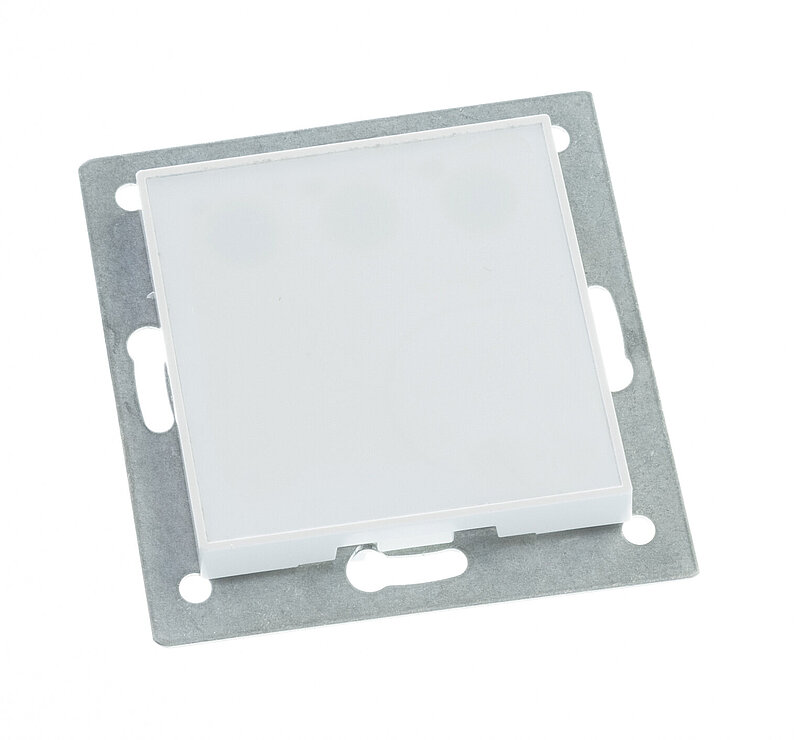

i2-Schleifenadapter extern
FN6311/10
Dient zur Anbindung einer Tür-/Bodenschleife sowie eines Türkontaktes
- Der i2-Schleifenadapter extern ist zum Anschluss an das i2-Anschlussboard über den Raumbus II vorgesehen
- UP-Ausführung zum Einbau in 60-mm-Abzweig-Schalterdosen
- Es erweitert den Funktionsumfang vom i2-Anschlussboard
- Die Funktion sowie die Reichweite der Schleife werden über die Rufanlagen-Management-Software, Version 8, bzw. die Android basierende i2-Motion App eingestellt
- Wird als Raumbus-Modul in der Rufanlagen-Management-Software, Version 8 angezeigt und überwacht
- Stromversorgung über den Raumbus II
Technische Daten
| Abmessung (B x H x T) | [mm] | 80 x 80 x 20 (inkl. Abdeckrahmen FN6730/01) |
|---|---|---|
| Farbe | Reinweiß, ähnlich RAL 9010 | |
| Schutzart | [IP] | 20 |
| Gewicht | [g] | 25 |
| Anbindung an | i2-Anschlussboard | |
| Anbindung von | Tür-/Bodenschleife | |
| Anbindung von | Bauseitiger Türkontakt | |
| Versorgungsspannung | [V (DC)] | 18 .. 28 |
| Stromaufnahme | [mA] | min.8; max. 125 |
| Belastbarkeit je Open-Collector-Ausgang | [mA] | 50 (gegen GND bei 0 .. 28V) |
| Relative Luftfeuchte (ohne Betauung) | [%] | 10 .. 85 |
| Zul. Lagertemperatur | [°C] | -10 .. +60 |
| Zul. Umgebungstemperatur | [°C] | 0 .. +40 |
Lieferumfang
i2-Schleifenadapter extern inkl. Frontplatte
Erforderliches Zubehör
| i2-Gateway | FN6310/00 |
|---|
Bestelldaten
| i2-Schleifenadapter extern | FN6311/10 |
|---|
