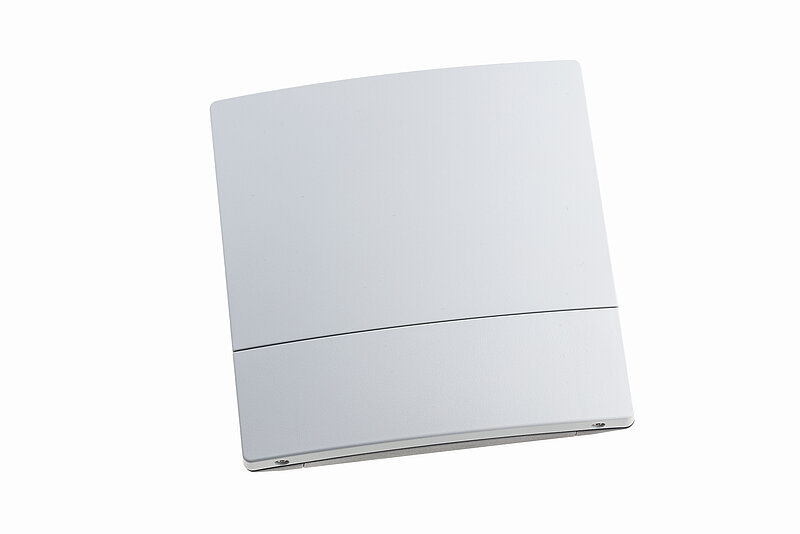

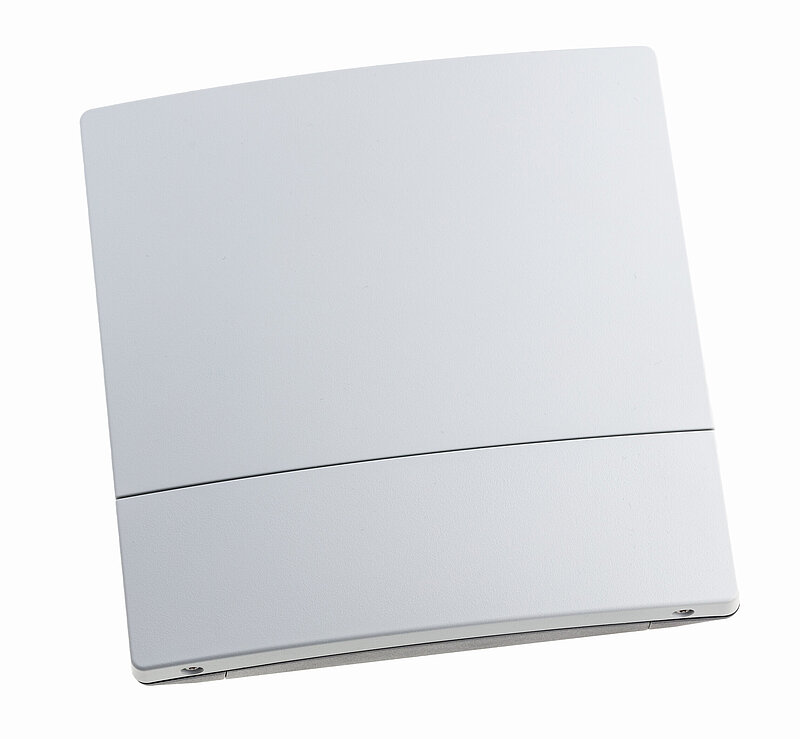

i2-Gateway

FN6310/00

Zur Funkversorgung eines definierten Bereiches

Funk-Gateway zur Übertragung der i2-Motion-Mobilgeräte an die Rufanlagen-Management-Software, Version 8
Geeignet für die Wandmontage
2-pol. steckbare Klemmleiste für die Spannungsversorgung
2 x 3-pol. steckbare Klemmleiste für den Raumbus II zur Anschaltung der Zimmersignalleuchten und Abstelltaster
Klemmleiste für Anschlussboard FN6310/10
TCP/IP-Schnittstelle für Datenaustausch mit der FN 6000^® Rufanlagen-Management-Software (Personen- und Ausgangsidentifizierung)
Konfiguration über die Rufanlagen-Management-Software bei bestehender TCP/IP-Schnittstellen-Verbindung
Die Reichweite ist von den örtlichen und baulichen Gegebenheiten abhängig
Anzahl und Montagestandorte sind durch eine Funkmessung zu ermitteln
BLE-Schnittstelle zur Konfiguration über die Android basierende i2-Motion-App
Inkl. Web-Server zur Programmierung und Konfiguration

Abmessung (B x H x T)	[mm]	180 x 180 x 50
Versorgungsspannung	[V (DC)]	18 .. 28, bzw. mittels Netzwerk (Power over Ethernet)
Zul. Lagertemperatur	[°C]	-10 .. +60
Relative Luftfeuchte (ohne Betauung)	[%]	10 .. 95
Schaltleistung (max.)		30V DC; 400mA (Relaiskontakt)
Stromaufnahme	[mA]	250 (bei PoE)
Stromaufnahme	[mA]	500 (bei Ver. Spannung von 18 .. 28V)
PoE-Eingang	[IEEE-Standard]	802.3af class 0
Anbindung an		FN 6000 Rufanlagen-Server bzw. VM über Netzwerk
Farbe		RAL9016 (Oberteil und Blende)
Reichweite (abhängig von den baulichen und örtlichen Gegebenheiten)	[m]	10 .. 25 im Innenbereich
BLE Transceiver-Frequenz	[MHz]	2.402 .. 2.480
HF Empfangsfrequenz	[MHz]	869,660
HF Sendefrequenz	[MHz]	869,690
Gewicht	[g]	460
Schutzart	[IP]	20
Farbe		RAL 7035 (Unterteil)
Zul. Umgebungstemperatur	[°C]	0 .. +40

i2-Gateway

Software-Modul "i2-Motion"	FN6151/63

Steckernetzteil, 24V, 2,5A	LBT3879
i2-Anschlussboard	FN6310/01
i2-Schleifenadapter extern	FN6311/10
i2-Wandantenne	FN6312/00
Abstelltaster	FN6822/00
Zimmersignalleuchte, rot/weiß/gelb/grün	FN6850/00
i2-Deso	FN6340/00

i2-Gateway	FN6310/00
