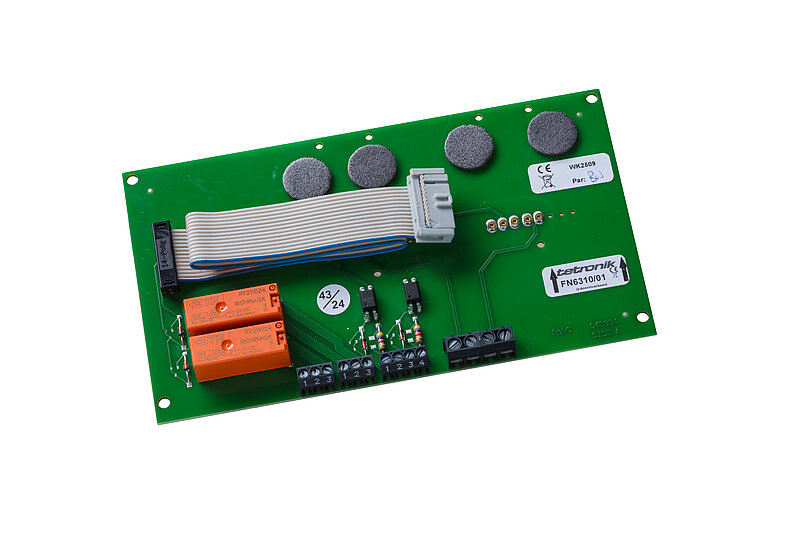

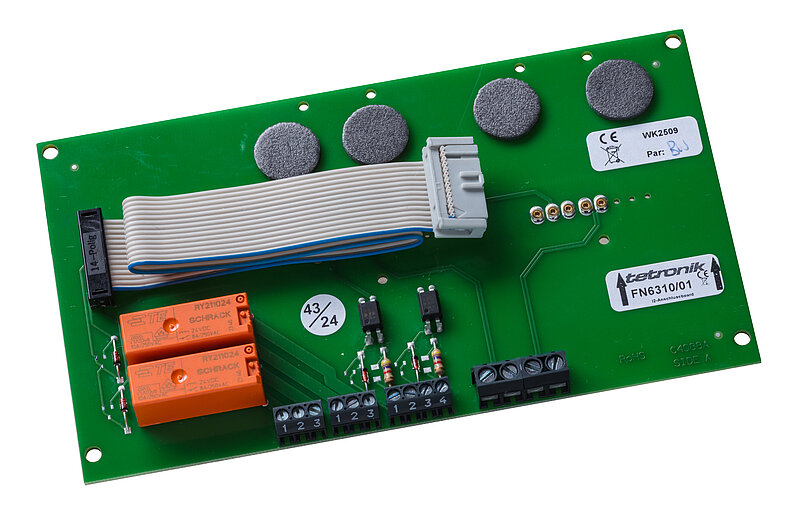

i2-Anschlussboard
FN6310/01
Beinhaltet Kontaktein- und Ausgänge (2xMOPP) sowie Anschlüsse für Tür-/Bodenscheife in Verbindung mit internen Schleifenadaptern
- Das Anschlussboard ist zum Einbau in das i2-Gateway vorgesehen
- Der Einbau erfolgt im Unterteil vom i2-Gateway
- Es erweitert den Funktionsumfang vom i2-Gateway
- Verbindung zum i2-Gateway über das mitgelieferte Flachbandkabel
- Das i2-Anschlussboard verfügt über zwei Steckplätze für den internen Schleifenadapter FN6311/00
- 4-pol. Klemmleiste für den Anschluss von zwei Schleifen
- 4-pol. Klemmleiste für den Anschluss von zwei Eingangskontakte zur Aktivierung/Deaktivierung der Schleifen
- 2 x 3-pol. Klemmleiste für den Anschluss von je einem Ausgangskontakt (2xMOPP)
Technische Daten
| Abmessung (B x H x T) | [mm] | 150 x 85 x 15 |
|---|---|---|
| Gewicht | [g] | 80 |
| Farbe | Grün | |
| Versorgungsspannung | [V (DC)] | 18 .. 28 |
| Stromaufnahme | [mA] | max. 30 |
| Schaltleistung (max.) | max. 48 V DC; 2 A | |
| Anschlüsse | [Anzahl] | 2 (Relaiskontakt-Schaltausgänge) |
| Anschlüsse | [Anzahl] | 2 (Türkontakt-Eingänge) |
| Anschlüsse | [Anzahl] | 2 (Schleifenadapter-Eingänge) |
| Anschlüsse | [Anzahl] | 2 (Schleifenadapter-Steckplätze) |
| Relative Luftfeuchte (ohne Betauung) | [%] | 10 .. 95 |
| Zul. Lagertemperatur | [°C] | -10 .. +60 |
| Zul. Umgebungstemperatur | [°C] | 0 .. +55 |
Lieferumfang
- i2-Anschlussboard
- Befestigungsschrauben
Erforderliches Zubehör
| i2-Gateway | FN6310/00 |
|---|
Empfohlenes Zubehör
| i2-Schleifenadapter intern | FN6311/00 |
|---|
Bestelldaten
| i2-Anschlussboard | FN6310/01 |
|---|
