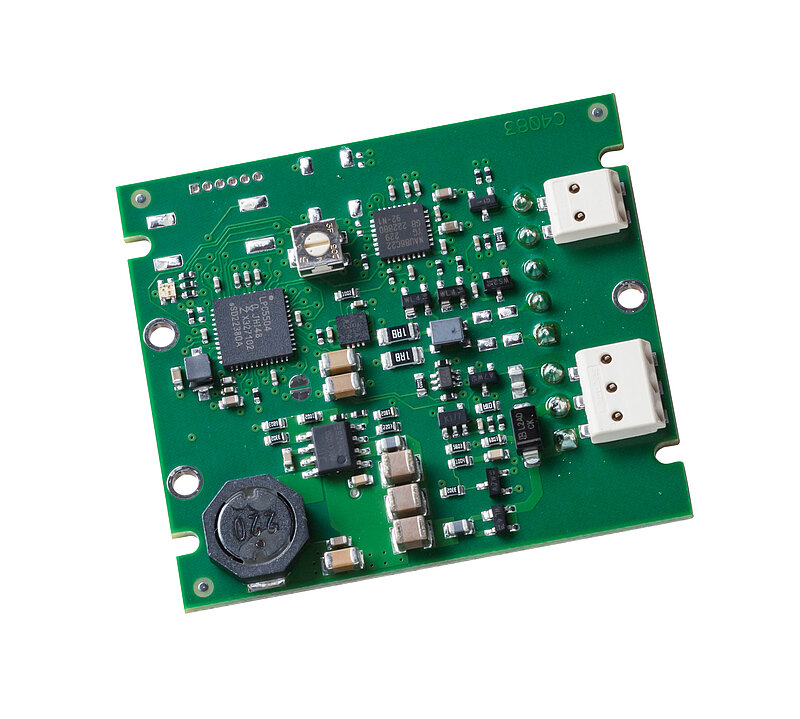

i2-Schleifenadapter intern
FN6311/00
Dient zur Anbindung einer Tür-/Bodenschleife sowie eines Türkontaktes
- Der i2-Schleifenadapter intern ist zum Einbau in das i2-Anschlussboard vorgesehen
- Der Einbau erfolgt über eine Stiftleiste auf dem i2-Anschlussboard
- Es erweitert den Funktionsumfang vom i2-Anschlussboard
- Die Funktion sowie die Reichweite der Schleife werden über die Rufanlagen-Management-Software, Version 8, bzw. die Android basierende i2-Motion App eingestellt
- Wird als Raumbus-Modul in der Rufanlagen-Management-Software, Version 8 angezeigt und überwacht
- Stromversorgung über das i2-Anschlussboard
Technische Daten
| Abmessung (B x H x T) | [mm] | 51 x 45 x 15 |
|---|---|---|
| Farbe | Grün | |
| Schutzart | [IP] | 20 |
| Gewicht | [g] | 12 |
| Anbindung an | i2-Anschlussboard | |
| Anbindung von | Tür-/Bodenschleife | |
| Anbindung von | Bauseitiger Türkontakt | |
| Versorgungsspannung | [V (DC)] | 18 .. 28 |
| Stromaufnahme | [mA] | min. 8; max. 125 |
| Belastbarkeit je Open-Collector-Ausgang | [mA] | 50 (gegen GND bei 0 .. 28V) |
| Relative Luftfeuchte (ohne Betauung) | [%] | 10 .. 85 |
| Zul. Lagertemperatur | [°C] | -10 .. +60 |
| Zul. Umgebungstemperatur | [°C] | 0 .. +40 |
Lieferumfang
i2-Schleifenadapter intern
Erforderliches Zubehör
| i2-Anschlussboard | FN6310/01 |
|---|
Bestelldaten
| i2-Schleifenadapter intern | FN6311/00 |
|---|
