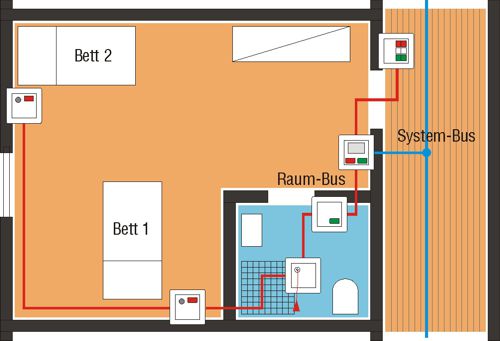

Beispiel 1
Ausführung des Raumbusses in Busstruktur
Vorteil: Nur wenige Kabelstränge sind in der Zimmerelektronik zu verdrahten

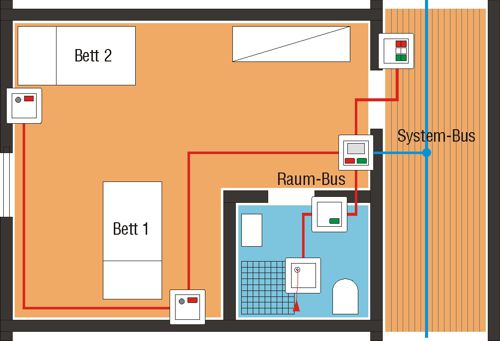

Beispiel 2
Ausführung des Raumbusses in Baumstruktur
Vorteil: Gute Anpassung der Verkabelung an die Baustruktur, Optimierung der Verdrahtung in der Zimmerelektronik
Beispiel 3
Ausführung des Raumbusses in Sternstruktur
Vorteil: Nutzung vorhandener Verkabelung
Nachteil: Viele Kabelstränge hinter der Zimmerelektronik
Empfehlung: Nutzung einer abgesetzten Zimmerverteilung
